Übungen zur Darstellung des Frequenzganges von XL und Xc

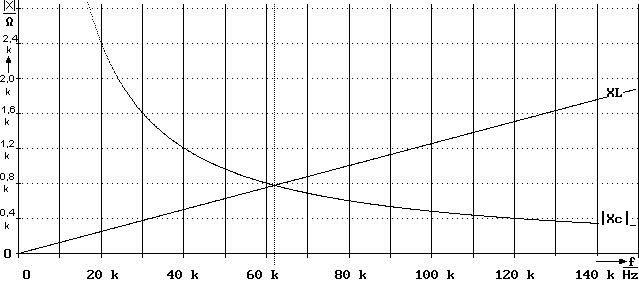

1. Ermitteln Sie zu den oben dargestellten Bode-Diagrammen die zugrundeliegenden Werte
    für L bei 100kHz und für C bei 20kHz.
         geg.:
         ges.:
    Lösung :







2. Berechnen Sie die Frequenz, bei der die Werte XL und Xc vom Betrag her gleich sind.
         geg.:
         ges.:
    Lösung :







3. Berechnen Sie zu den angebebenen Frequenzen die Summen XL + Xc unter Berücksichti-
    gung der Phasenlage und tragen Sie die Kurve in das obere Diagramm ein.
f / Hz    20k    30k    40k    50k    60k    80k 100k 120k 140k
XL / W
|Xc| / W
|XL+Xc| / W
