Berechnung und Darstellung des Frequenzganges von XL - Xc und Xges

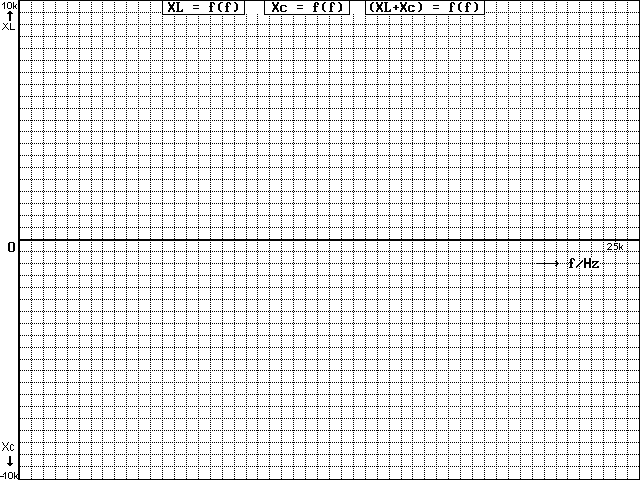

1. Berechnen Sie für die angebebenen Frequenzen XL, Xc und XL+Xc unter Berücksichtigung
    der Phasenlagen und tragen Sie die Kurven in das untere Diagramm ein.
    Wählen Sie L=60mH und C=2,7nF .
f / Hz    0      2k     4k     6k     8k    10k   12k   14k   16k   18k   20k   25k
XL / W
Xc / W
(XL+Xc) / W



2. Berechnen Sie die Frequenz, bei der |XL+Xc| = 0. Markieren Sie diese Frequenz im Bode-
    Diagramm.
         geg.:
         ges.:
    Lösung :
