*     Staatliche Berufsfachschule für Informatik Hof     *        Elektrotechnik / Elektronik       *
Name	Klasse    TAI 11	Datum		Blatt-Nr.                  .

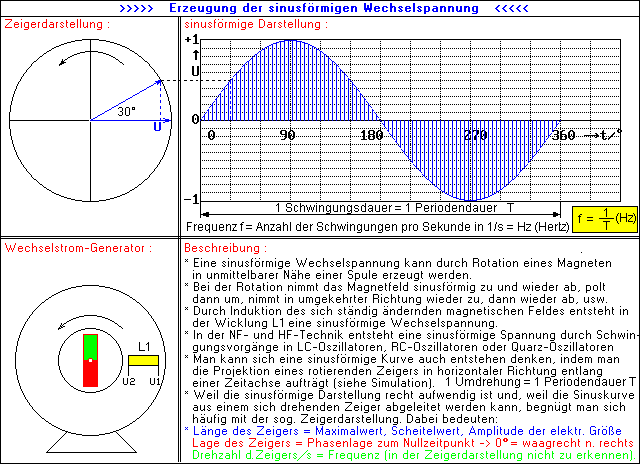

Aufgaben: 1. Ermitteln Sie aus der sinusförmigen Darstellung die Sinuswerte für die Zeitwinkel:

45°	60°	150°	225°	270°	300°

2. In welche Richtung dreht definitionsgemäß der Zeiger ?

3. Wie steht der Ankermagnet, wenn gerade das positive Maximum der Sinusspannung     induziert wird ?

4. Wie heisst der Zeitabschnitt, in dem sich der Magnet bzw. der Zeiger um 360° gedreht hat ?

5. Welche Periodendauer hat eine Satellitenfrequenz von 11,406GHz ?

6. In welcher Lage (mit welchem Phasenwinkel) wird der Zeiger dargestellt ?

7. Warum kann man die Frequenz nicht aus dem Zeigerbild ersehen ?

8. Welche Maßeinheiten sind für die X-Achse in der sinusförmigen Darstellung üblich ?

---

Zur Unterstützung können Sie das Programm "wechsel.exe" heranziehen.

-   © scha 05 / 2003 -
