Die Reihenschaltung von XL und Xc



Aufgaben:

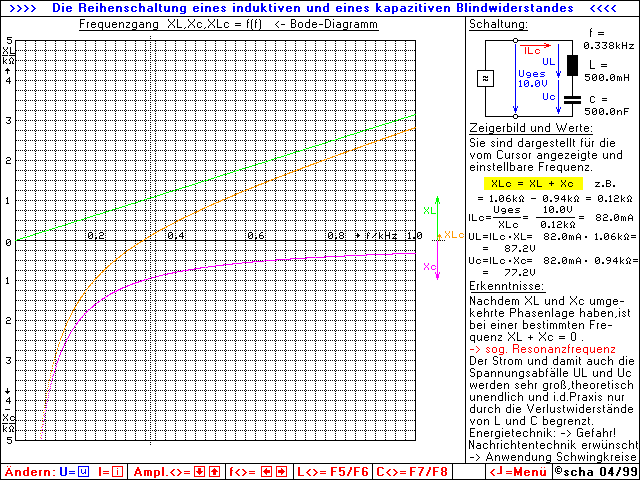

1. Welche Spannungsüberhöhung entsteht bei den dargestellten Werten für L und C und
    f = 300Hz bei UL und bei Uc gegenüber Uges ?
         geg.:
         ges.:
    Lösung :



2.Bei welcher Frequenz ist in der obigen Darstellung |XL| = |Xc| ? (Rechnen+zeichnen !)
         geg.:
         ges.:
    Lösung :



3. Bei welcher Kapaziät C und der in der Grafik verwendete Induktivität ergibt sich bei Zusammen-
    schaltung ein Widerstand von 0 W (rechnerische Lösung) ?
         geg.:
         ges.:
    Lösung :
