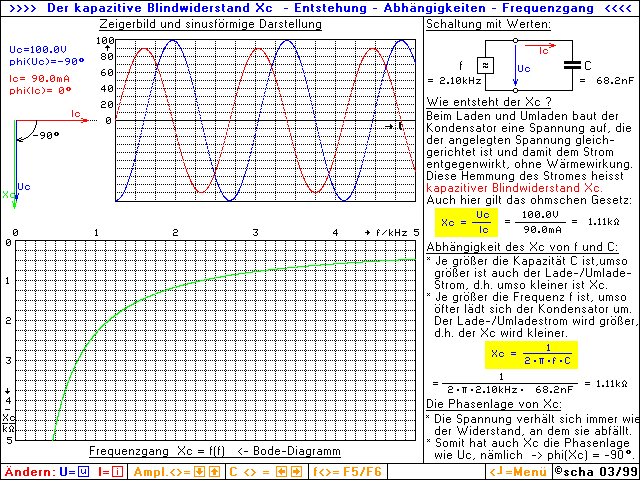

Der kapazitive Blindwiderstand Xc



Aufgaben:
1. Welcher Unterschied besteht zwischen einem kapazitiven und einem induktiven Blind-
    widerstand ?



2. Welche Kapazität hat bei der Frequenz von 3kHz einen Blindwiderstand von 4kW ?
    Zeichnen Sie den Frequenzgang in das obige Diagramm ein.
         geg.:
         ges.:
    Lösung :



3. Bei welcher Frequenz f hat die in der Grafik verwendete Kapazität einen Blindwiderstand
    von 2,5kW (Rechnerische und grafische Lösung) ?
         geg.:
         ges.:
    Lösung :
