  Der Farb-Kreis
    >>>
zur Lösung



Wir formen nun in Gedanken das Farbdreieck in den einfacheren Farbkreis um.
Wie beim Farbdreieck ist auch im Farbkreis die ......................................... als Parameter konstant.

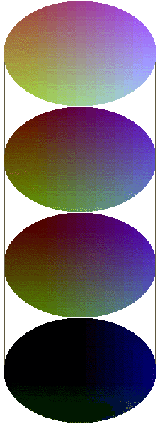

Mehrere Farbkreise mit unterschiedlicher Farbintensität bilden nun den sog. Farbzylinder

Gesättigte Farben liegen auf dem .......................... der Kreise.

Die Farbsättigung nimmt zur Kreismitte hin ab und ist im Mittelpunkt ................... .

Wie heißen die Farbenpaare, die auch hier gegenüber liegen ? Nennen Sie einige.

...........................................................................................................................

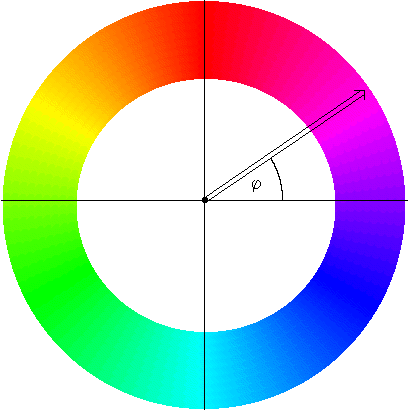

Nehmen wir nun eine Scheibe, einen Farbkreis heraus.
Darin kann man die Farben als Zeiger kennzeichnen, dessen Drehpunkt in der Mitte beim Weißpunkt (Graupunkt) liegt. Beim Zeiger bedeuten:

            Länge des Zeigers = .............................................................

Phasenwinkel des Zeigers = ............................................................

Damit ist die gedankliche Verbindung zu elektrischen Signalen hergestellt:
Nachdem Wechselspannungen auch als Zeiger dargestellt werden können, ist
Zeigerlänge = Amplitude der Farbträgerfrequenz und
Zeigerwinkel = Phasenlage der Farbträgerfrequenz
Aufgaben
1. Markieren Sie am Farbkreis die Primärfarben. Sie liegen bei: Rot = 113° ; Grün = 225° ; Blau = 353° ;
2. Kennzeichnen Sie den Weißpunkt (Graupunkt).
3. Zeichnen Sie die Zeiger ein für ein blasses Himmelsblau und für ein sattes Wiesengrün.
4. Welche Amplitude und welche Phasenlage haben Zeiger für Grau oder Weiß ?
    .............................................................................................................................................
