  Entstehung des Y-Signals
    >>>
zur Lösung

Das Y-Signal enthält die Farbintensität = Helligkeitsinformation = Schwarz-Weiß-Bild der Vorlage.
Das Y-Signal wird für jeden Bildpunkt aus den helligkeitsbewerteten Signalanteilen (siehe Seite 1) gebildet:

UY = 0,30 · UR + 0,59 · UG + 0,11 · UB

Die Signale werden immer für das sogenannte "helligkeitsgeordnete Farbbalkentestbild" dargestellt.
.1 Ergänzen Sie zunächst die Wertetabelle !
Bildvorlage UR' UG' UB' UY
Weiß 0,30 0,59 0,11 ........
Gelb 0,30 0,59 0 ........
Cyan 0 0.59 0,11 ........
Grün 0 0,59 0 ........
Purpur 0,30 0 0,11 ........
Rot 0,30 0 0 ........
Blau 0 0 0,11 ........
Schwarz 0 0 0 ........

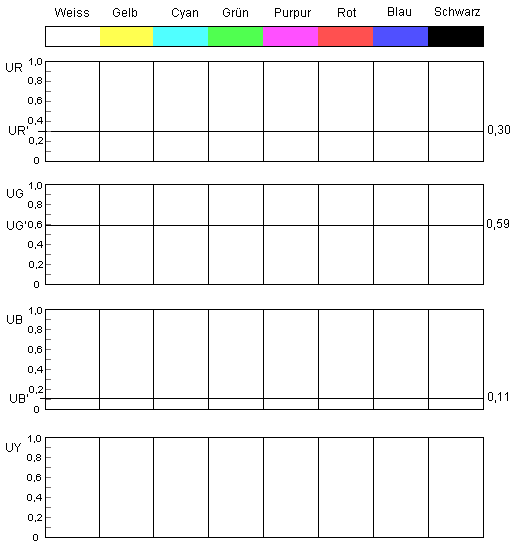

.2 Zeichnen Sie nun die Signale Rot -Grün - Blau wie sie in den Farben enthalten sind und von der Kamera
   aufgenommen werden, d.h. mit der Amplitude 1,0 .
.3 Bewerten Sie dann die Farben mit den Werten der menschlichen Augenempfindlichkeitskurve.
   Ziehen Sie dazu eine je eine waagrechte Linie bei den Werten Rot = 0,30 - Grün = 0,59 - Blau = 0,11 .
.4 Addieren Sie dann die reduzierten Werte zum Y-Signal und zeichnen Sie dieses ein.
