  Entstehung des Y-Signals
    >>>
zurück

Das Y-Signal enthält die Farbintensität = Helligkeitsinformation = Schwarz-Weiß-Bild der Vorlage.
Das Y-Signal wird für jeden Bildpunkt aus den helligkeitsbewerteten Signalanteilen (siehe Seite 1) gebildet:

UY = 0,30 · UR + 0,59 · UG + 0,11 · UB

Die Signale werden immer für das sogenannte "helligkeitsgeordnete Farbbalkentestbild" dargestellt.
.1 In der Wertetabelle sind die Summen UY = UR' + UG' + UB' gebildet.
Bildvorlage UR' UG' UB' UY
Weiß 0,30 0,59 0,11 1,00
Gelb 0,30 0,59 0 0,89
Cyan 0 0.59 0,11 0,70
Grün 0 0,59 0 0,59
Purpur 0,30 0 0,11 0,41
Rot 0,30 0 0 0,30
Blau 0 0 0,11 0,11
Schwarz 0 0 0 0

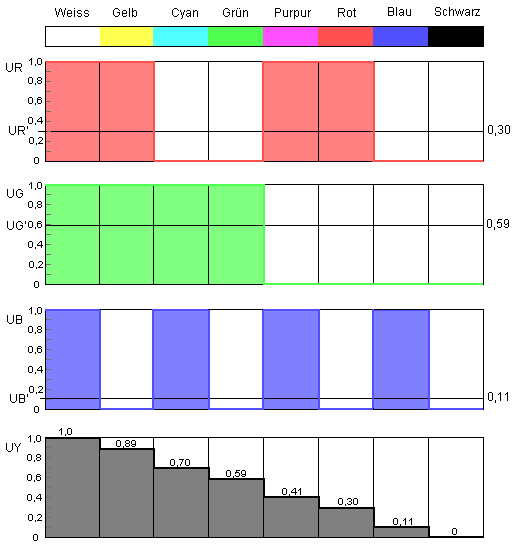

.2 Eingezeichnet Sie die Signale Rot -Grün - Blau wie sie in den Farben enthalten sind und von der Kamera
   aufgenommen werden, d.h. mit der Amplitude 1,0 .
.3 Dann sind die Helligkeiten mit den Faktoren der menschlichen Augenempfindlichkeitskurve bewertet.
   Das markieren die waagrechten Linien bei den Werten Rot = 0,30 - Grün = 0,59 - Blau = 0,11 .
.4 Schließlich sind die Summen der reduzierten Werte zum Y-Signal addiert und eingezeichnet.
