Die Wechselgrößen bei verschiedenen Signalformen - Gegenüberstellung

Sinus
	Ueff = 0,707 · û

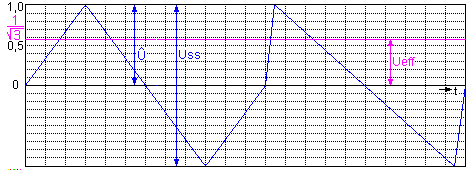

Dreieck - Sägezahn
	Ueff = 0,577 · û

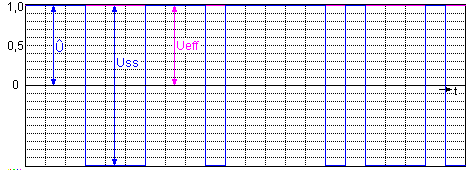

Rechteckwechsel
	Ueff   =   û

Aufgaben: 1. Leiten Sie den Effektivwert für die Dreieck- und Sägezahnspannungen ab.     Gehen Sie dabei wieder wie bei Sinus von der mittleren Leistung aus.

2. Leiten Sie den Effektivwert für die Rechteckspannungen ab.     Gehen Sie dabei ebenfalls wie bei Sinus von der mittleren Leistung aus.

---
