Die verschiedenen Anpassungsfälle


Bei der Belastung von Spannungsquellen / Signalgeneratoren gibt es grundsätzlich drei Belastungsbereiche:
                                    Stromanpassung - Leistungsanpassung - Spannungsanpassung.
In der Kommunikationstechnik kommen alle drei Bereiche vor.

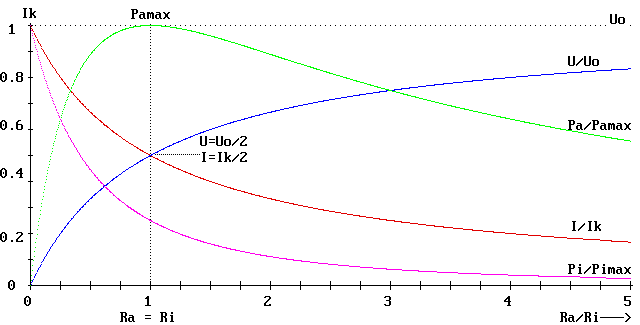

Die folgende Darstellung zeigt die Abhängigkeit der Spannung, des Stromes und der Leistungen einer
Spannungsquelle in Abhängigkeit von der Belastung.

Stromanpassung Leistungsanpassung Spannungsanpassung
Ra << Ri      Ra => 0 Ra = Ri Ra >>Ri     Ra => oo
 U => 0       I => Ik
Pa => 0     Pi = max.
 U = Uo/2      I = Ik/2
Pa = max.       Pi = Pa
U => Uo     I => 0
Pa => 0     Pi => 0
 Die Stromanpassung endet beim
absoluten Kurzschluss.
 Bei der Leistungsanpassung
gehen Spannungs- und Stromwelle
ideal in den Lastwiderstand über.
 Die Spannungsanpassung endet
beim absoluten Leerlauf.
 Stromanpassung in der Nähe
der Leistungsanpassung
heisst Unteranpassung.
Achtung ! Gefahr für die Endstufe
Pi steigt steil an !
Beispiel: Ri = 8W     Ra = 4W
 Mehr Leistung kann nicht an
den Lastwiderstand abgegeben
werden. Beispiel: NF-Endstufe
Ri = 8W *)     Ra = 8W
oder HF-Sender: Ri = 50W
   R(Antenne) = 50W
 Spannungsanpassung in der
Nähe der Leistungsanpassung
heisst Überanpassung.
Die Leistung an Ra und Ri sinkt.
Der Zustand ist ungefährlich.
Beispiel: Ri = 8W     Ra = 16W

*) Moderne NF-Verstärker mit Leistungen von einigen 10W haben Endstufen mit einem Ri < 0,1W
Diese Verstärker haben sehr kleine Einschwingzeiten.
Sie arbeiten im belastungstechnischen ........................................
Kopfhörer nehmen bei normaler Lautstärke nur einige 10mW auf. Sollen sie an Endstufen mit einem
Ri von 4W oder viel kleiner angeschlossen werden, so muss ihr Innenwiderstand ..................................
sein. Auch Kopfhörer arbeiten belastungstechnisch im ................................. .
