  Der Farb-Stern
    >>>
zur Lösung

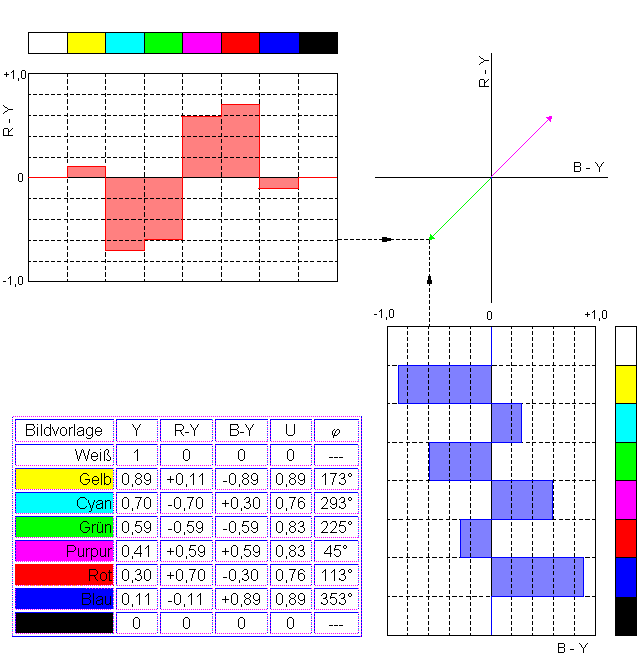

Wir stellen nun die beiden Farbdifferenzsignale in ein weiteres Denkmodell, um eine Verbindung zur Zeiger- darstellung in der Wechselstromtechnik zu schaffen. Dazu projezieren wir das R-Y-Signal auf eine senkrechte Achse und das B-Y-Signal auf eine waagrechte Achse. Grundlage sind auch hier die Signale R-Y und B-Y für das "helligkeitsgeordnete Farbbalkentestbild". Bei gleichzeitiger Projektion der beiden Signale ergibt sich im Schnittpunkt die jeweilige Farbe.
Aufgabe:
Zeichnen Sie zu den bereits vorgetragenen Signalen für Grün und Purpur die anderen Farben dazu.
Erkenntnisse:
Bei dieser Modelldarstellung der Farben ergeben sich Zeiger mit unterschiedlicher Phasenlage.
Die Anordnung der Farben entspricht denen im ............................................... . Alle Zeiger haben für das Farbbalkentestbild die gleiche Länge, weil die Farbsättigung bei dieser helligkeitsgeordneten Farbbalkenfolge
...........% ist.
In der Länge der Zeiger ist die ......................................... enthalten,
der Farbton ist durch die.............................................. der Zeiger bestimmt.

Die Länge eines Zeigers ist in der Wechselstromtechnik die .................................... einer Wechselspannung, dem sog. Farbhilfsträger. Die Winkel des Zeigers entspricht der ........................................ des Farbhilfsträgers.
