Eine kurze Anleitung für den Einbau eines Ecodrive-Antriebssets der Fa. Lenger Modellbau. Bestehend aus einem Johnson Getriebemotor, Alu Mittelstück, Spannkonus, Carbon-Luftschraube und 50mm Spinner aus dem Hause Aeronaut möchte ich hier einen Einbauvorschlag in einen Holzrumpf (hier ein Elektrovogel) geben.

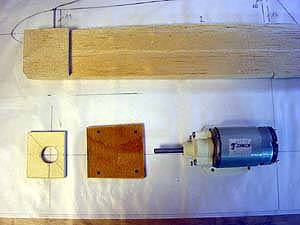

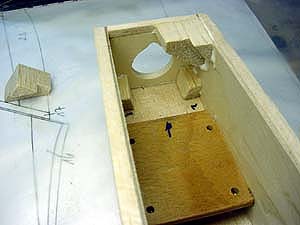

Der Antrieb ist mit einem "Standfuß" ausgerüstet (Motorträger Typ L). Mittels 4 Gewindeschrauben wird er auf einem Sperrholzbrettchen befestigt  Der Motorspant hat keine tragende Funktion und kann mit einer großzügigen Bohrung zwecks besserer Kühlung ausgestattet werden.

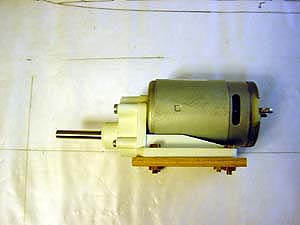

Der Antrieb wird mit 4 Gewindeschrauben M3 auf einem passend zugeschnittenen Sperrholzbtettchen befestigt.

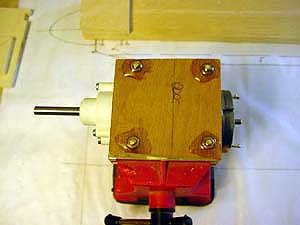

Die Muttern von der Unterseite her gut verkleben. Darauf achten, daß man die Schrauben nicht mit verklebt.

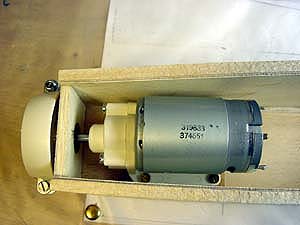

Der Antrieb wird so positioniert, daß die Antriebswelle weit genug übersteht, um bei vollständig aufgestecktem Spannkonus noch ca. 4 mm Abstand zwischen Spinnerhinterkante und Motorspant zu ermöglichen.

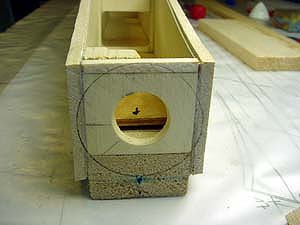

Der Spinnerradius wird angezeichnet.

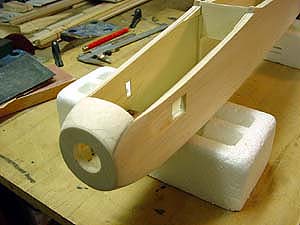

Die vorderen Rumpfecken werden mit Holzresten aufgefüttert, um den Rumpf später schön rund schleifen zu können.  Von der Kabinenhaube wird 20mm abgesägt und als vorderer Abschluß aufgeleimt. Ich klebe zusätzlich immer einen 3mm Balsarest an den Motorspant. Dadurch kann man einen sehr schönen Rumpf- Spinnerübergang schleifen.

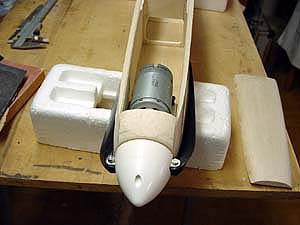

Die Rumpfnase wird verschliffen, in die Seitenwände wird eine Zu- und eine Ablufthutze eingearbeitet.

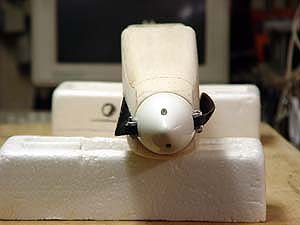

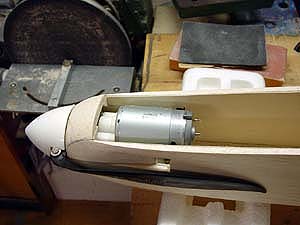

Mit dem 50mm Spinner kann man einen sauberen Rumpfübergang erzielen.
