Rippenflächenbefestigung mit Nylonschrauben





Vor dem Einleimen der Messingröhrchen klebt man mit Epoxy Sperrholzverstärkungen in die ersten Rippenfelder. Die Bohrungen werden entsprechend dem Schraubendurchmesser gebohrt. Bis 2,5 kg Fluggewicht reichen am Holm 5 mm und an der Endleiste 4 mm Nylonschrauben völlig aus. Die Abstände von der Wurzelrippe ergibt sich aus der Dicke der Rumpfseitenteile plus 10mm. Die Stärke der Brettchen sollte dem des Hauptholmes entsprechen. Anschließend laminiert man in die Rippenfelder ein Stück 70g Glasgewebe. Nach dem Trocknen werden die Löcher aufgebohrt.

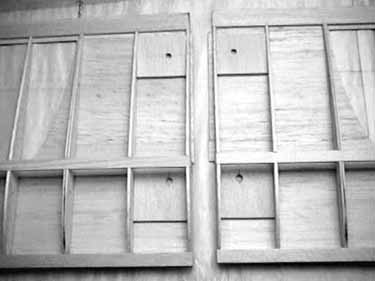

eingeklebte Sperrholzverstärkungen

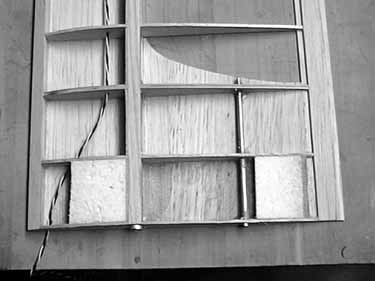

auf die Glasfasermatte geklebte Styroporkerne
Vor dem Beplanken werden über die Verstärkungen Styrpoprklötzchen geklebt.

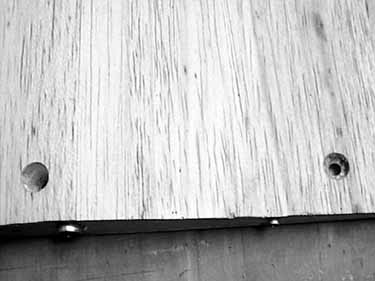

fertige Flächenbefestigung
Nach dem Verschleifen werden die Löcher senkrecht von unten aufgebohrt und von oben mit einem Schleifstein im Durchmesser der Schraubenköpfe vorsichtig bis zu den Verstärkungen aufgeschliffen.

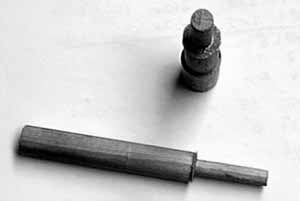

Man kann sich auch aus Buchenrundstab Schleifhilfen herstellen.

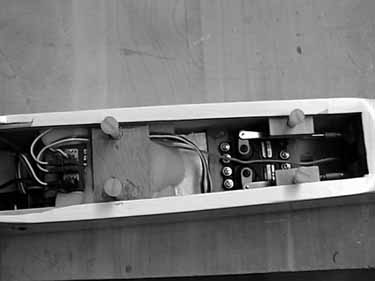

In den Rumpf klebt man im entsprechenden Abstand zwei Sperrholzhalter, auf die man die Bohrungen bei ausgerichteten Flächen überträgt. Von unten noch die passenden
Einschlagmuttern einkleben.

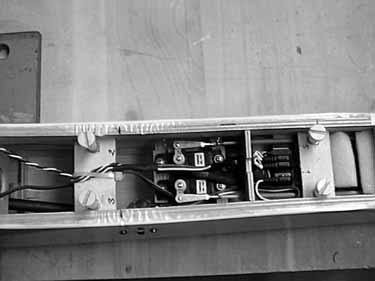

Wem der Platz im Rumpf nicht ausreicht, kann anstatt der Querbrettchen auch kleine Hartholzklötze einkleben, in deren Löcher passende Gewinde eingeschnitten sind.



 Vorsicht beim Beplanken. Im Bereich der Styroporfüllungen darf kein Kontaktkleber aufgebracht werden! Hier bietet sich Weißleim oder Epoxydharz an.






 Viel Spaß beim Bauen.
