  Der Farbcode bei Widerständen
    <<< zurück

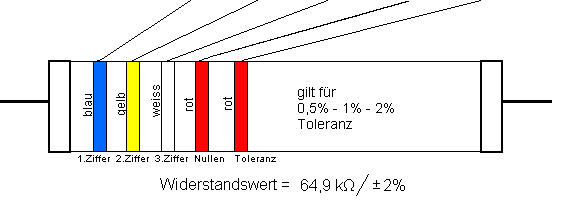

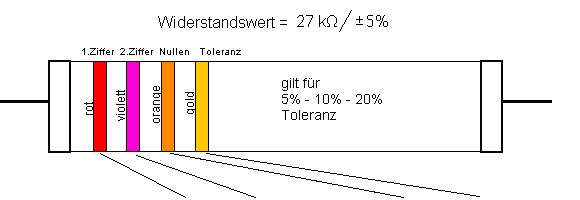

Der Farb-Code ist asymmetrisch angeordnet. Das Bauelement muss zum Lesen so gelegt
werden, dass das Ende, an dem die Ringe oder Striche beginnen, links liegt.

Farbring 1. Ziffer 2. Ziffer 3. Ziffer Nullen Toleranz
 schwarz  -  0  0  -  -
 braun  1  1  1  0  ± 1 %
 rot  2  2  2  00  ± 2 %
 orange  3  3  3  000  -
 gelb  4  4  4  0000  -
 grün  5  5  5  00000  ± 0,5 %
 blau  6  6  6  000000  -
 violett  7  7  7  0000000  -
 grau  8  8  8  00000000  -
 weiss  9  9  9  000000000  -
 gold  -  -  -  ´ 0,1  ± 5 %
 silber  -  -  -  ´ 0,01  ± 10 %
 ohne  -  -  -  -  ± 20 %
